Tralasciamo le complesse specifiche di oggi e parliamo, proprio come vecchi amici, di un piccolo gadget in cui quasi tutti nel controllo industriale o nelle comunicazioni si sono imbattuti: i commutatori e gli adattatori di genere D-Sub. Conosci quel momento? Stai fissando un mucchio di cavi, grattandoti la testa perché hai un connettore maschio rivolto verso un altro maschio o una femmina che semplicemente non riesce a connettersi a un'altra femmina. O forse il tuo dispositivo ha una porta DB9, ma il cavo che hai in mano è un DB25.
Non essere timido; L'ho visto innumerevoli volte! Oggi voglio condividere alcuni dei "trucchi" che ho imparato nel corso degli anni per aiutarti a evitare questi grattacapi di compatibilità. Il mio obiettivo è farti sentire un capitano esperto, affrontando senza problemi queste sfide di connessione.
Parte 1: Le prime cose da fare: cosa sono e perché ne avresti bisogno?
In termini semplici, pensa a un cambio di genere o adattatore D-Sub come un "traduttore" o un "ponte". Il suo compito è collegare due interfacce D-Sub che altrimenti non potrebbero comunicare direttamente tra loro.

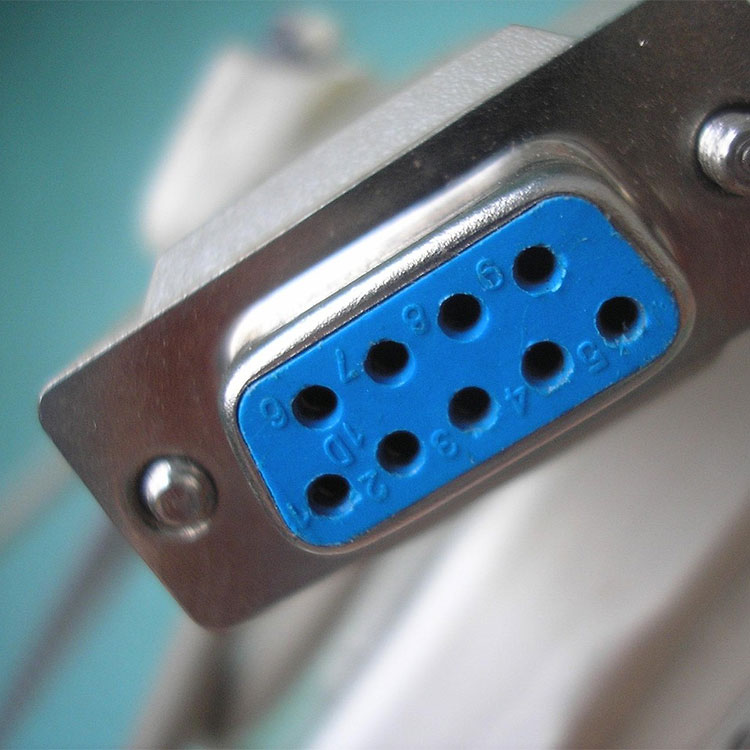

Immagina questo: hai un dispositivo con un connettore D-Sub femmina (quello con i fori) e anche il tuo cavo ha un connettore D-Sub femmina . Entrambi sono "ricettivi": come si collegano? È qui che un cambio di genere "da maschio a maschio" viene in soccorso. Ha perni su entrambe le estremità, collegando perfettamente i due.
La stessa logica funziona al contrario. Quindi, il suo valore fondamentale è risolvere le discrepanze della forma fisica.
Parte 2: Quando scegli, non guardare solo il "look"! Questi dettagli sono fondamentali
È facile pensare che queste cose siano semplici: basta prenderne una qualsiasi dallo scaffale. Ma poi lo ottieni e non si adatta, sembra allentato e traballante o, peggio ancora, danneggia la porta della tua attrezzatura! Oh ragazzi, quanto è frustrante?
Dobbiamo quindi guardare più da vicino e prestare attenzione a questi dettagli che contano molto più della semplice apparenza:
Tipo di interfaccia e numero di pin: questo è basilare!
Hai bisogno di DB9, DB15 o DB25? Non puoi assolutamente sbagliare. Contare i birilli è come mettersi le scarpe: serve la misura giusta.
Hai bisogno di "maschio-femmina", "femmina-maschio", "maschio-maschio" o "femmina-femmina"? Disegna mentalmente lo schema di collegamento e diventerà chiaro.
Materiale del guscio e schermatura: è resistente? Combatte le interferenze?
Un cambio di genere di qualità ha in genere un guscio di metallo di serie. Questo non è solo per la durabilità; è fondamentale per fornire una buona schermatura elettromagnetica. Pensateci: negli ambienti industriali difficili, le interferenze elettromagnetiche sono ovunque. Un adattatore non schermato fondamentalmente "corre nudo", probabilmente annega il segnale nella "neve". È qualcosa a cui prestiamo estrema attenzione nella nostra produzione di connettori D-Sub .
Qualità della placcatura: non sottovalutare lo strato di "oro" o "argento".
La placcatura sui contatti (come oro o stagno) influisce direttamente sulla conduttività elettrica e sulla resistenza alla corrosione. Soprattutto in ambienti umidi, una placcatura in oro di qualità garantisce una trasmissione stabile del segnale e resiste alla prova del tempo senza ossidarsi. Ciò è fondamentale per garantire connessioni affidabili a lungo termine.
Esigenze ambientali particolari: il tuo spazio di lavoro è impegnativo?
Se la tua attrezzatura funziona all'aperto o in ambienti con olio, grasso o polvere, un adattatore standard potrebbe non essere adatto. Questo è il momento in cui è necessario prendere in considerazione una soluzione progettata per D-Sub IP67 o un connettore D-Sub impermeabile . Questi utilizzano guarnizioni e design speciali per tenere efficacemente lontani l'acqua e la polvere, garantendo una connessione a prova di guasto.
Parte 3: Sessione di domande e risposte: affrontare le domande del mondo reale
So che potresti avere ancora alcune domande specifiche in giro. Affrontiamone alcuni comuni:
D1: Il mio dispositivo ha una porta DB9 femmina e il mio cavo è un maschio DB15. Cosa dovrei fare?
A1: Ah, hai riscontrato il classico problema della "mancata corrispondenza del conteggio dei pin"! In questo caso, dovresti cercare un adattatore "DB9 maschio a DB15 femmina". Ma ecco un avvertimento fondamentale: gli adattatori tra diversi conteggi di pin spesso collegano solo pin specifici, non tutti uno a uno. Pertanto, è estremamente importante comprendere la definizione del segnale di piedinatura del tuo dispositivo o trovare un fornitore in grado di fornire un cablaggio personalizzato.
Q2: Voglio solo estendere un cavo D-Sub. È meglio utilizzare una combinazione cambio di genere/adattatore o semplicemente ottenere un unico cavo più lungo?
A2: Ottima domanda! Per l'integrità del segnale, l'utilizzo di un cavo completo e più lungo è solitamente la scelta migliore. Perché? Perché ogni punto di connessione in più è un potenziale punto di perdita di segnale e futuri guasti. I cambi di genere e gli adattatori sono ideali per risolvere le discrepanze dell'interfaccia fisica o per estensioni temporanee. Se lo spazio è molto ridotto e devi utilizzarli per estenderli, scegli un prodotto schermato di alta qualità.
Q3: Devo trasportare una corrente abbastanza elevata. Può un cambio di genere D-Sub standard gestirlo?
A3: Questa è una domanda cruciale! I connettori D-Subminiatura standard e i relativi adattatori sono progettati per la trasmissione del segnale. I loro pin hanno una capacità di trasporto di corrente limitata. Se devi trasmettere una potenza significativa, ad esempio azionare un motore o un dispositivo ad alta potenza, devi utilizzare adattatori basati su connettori appositamente progettati per tale scopo, come un connettore D-Sub ad alta potenza o Power D-Sub . Questi hanno perni e materiali più resistenti per gestire la corrente. La sicurezza prima di tutto: non mescolare mai e abbinare qui!
Q4: Perché alcuni persone che cambiano genere sono così incredibilmente difficili da collegare e fanno davvero fatica a staccare la spina?
A4: La sensazione di inserimento e ritiro è un ottimo indicatore di qualità. Se è eccessivamente stretto, potrebbe essere dovuto a uno scarso controllo della tolleranza tra i gusci maschio e femmina o al disallineamento dei pin e delle prese. A lungo termine, ciò può danneggiare la porta nativa dell'apparecchiatura. Un sex changer ben fatto dovrebbe connettersi in modo fluido, con una sensazione ferma ma elastica, e non dovrebbe oscillare notevolmente una volta seduto.
In conclusione: una piccola parte può creare o distruggere l'intero sistema
Dopo tutti questi anni nel settore, la mia lezione più grande è questa: i dettagli determinano il successo. Un commutatore o un adattatore di genere D-Sub apparentemente insignificante, se scelto in modo sbagliato, può causare qualsiasi cosa, da segnali instabili e frequenti errori del dispositivo, al danneggiamento di costose apparecchiature principali e all'arresto di un'intera linea di produzione.
Quindi spero che ciò che ho condiviso oggi ti dia più fiducia e meno confusione la prossima volta che sceglierai questi componenti piccoli ma critici. Crediamo fermamente che fornire soluzioni di connessione professionali, affidabili e durevoli non significhi solo vendere un prodotto. Si tratta di essere partner del successo dei nostri clienti.
Se ti imbatti in situazioni complicate con i connettori D-Sub nei tuoi progetti, che si tratti di parti standard o di qualcosa di speciale come un connettore D-Sub impermeabile o un connettore di alimentazione D-Sub , non esitare a contattarci. Il nostro compito è spianarti il percorso, assicurandoti che i tuoi segnali fluiscano senza intoppi!
